🎈DIY基础知识

一、3D打印机结构与制作教程

3D打印机结构包括：i3、悬臂、CoreXY、UM（UltiMaker）、MB（Makerbot）、三角洲（并联壁结构、Delta）、极坐标结构，等。

​

在DIY 3D打印机之前，如果对某一个结构感兴趣，可以选择其中之一开始动手。

下表是带有详细教程的不同结构3D打印机的样图、成本、难易程度的对比。

表1 大鱼DIY发布的不同结构的3D打印机

视频发布日期	结构	样图	成本(元)	难易程度	教程内容	视频链接	备注
2023-01-12	i3（龙门结构）		800~900	⭐	PDF+视频	大鱼DIY_哔哩哔哩

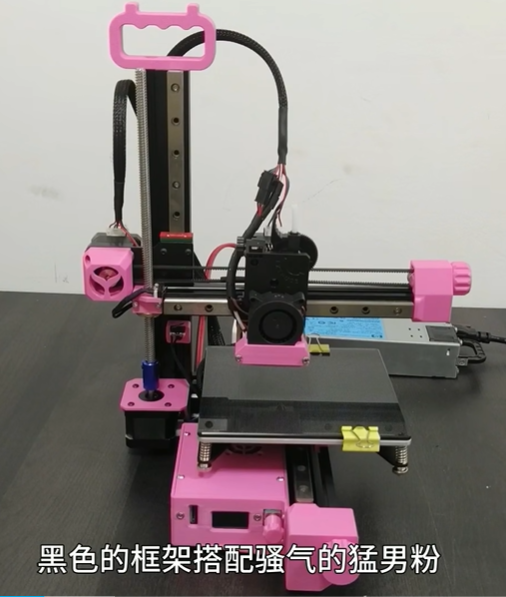

2022-05-20	悬臂		500-600	⭐	PDF+视频	大鱼DIY_哔哩哔哩
2022-01-08	全金属线轨CoreXY		1000	⭐⭐	三维模型动画	大鱼DIY_哔哩哔哩	新手推荐，制作简单、效果好

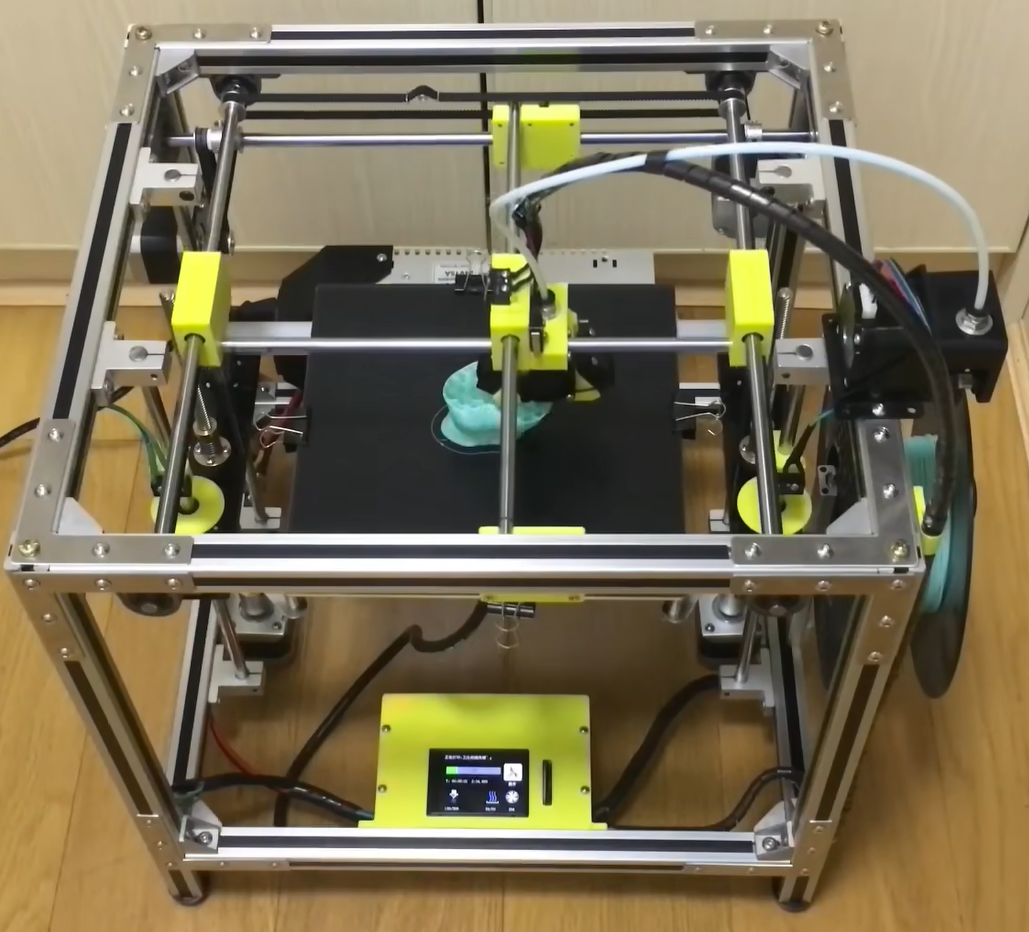

2021-5-28	UM		1000	⭐⭐⭐⭐	视频	大鱼DIY_哔哩哔哩

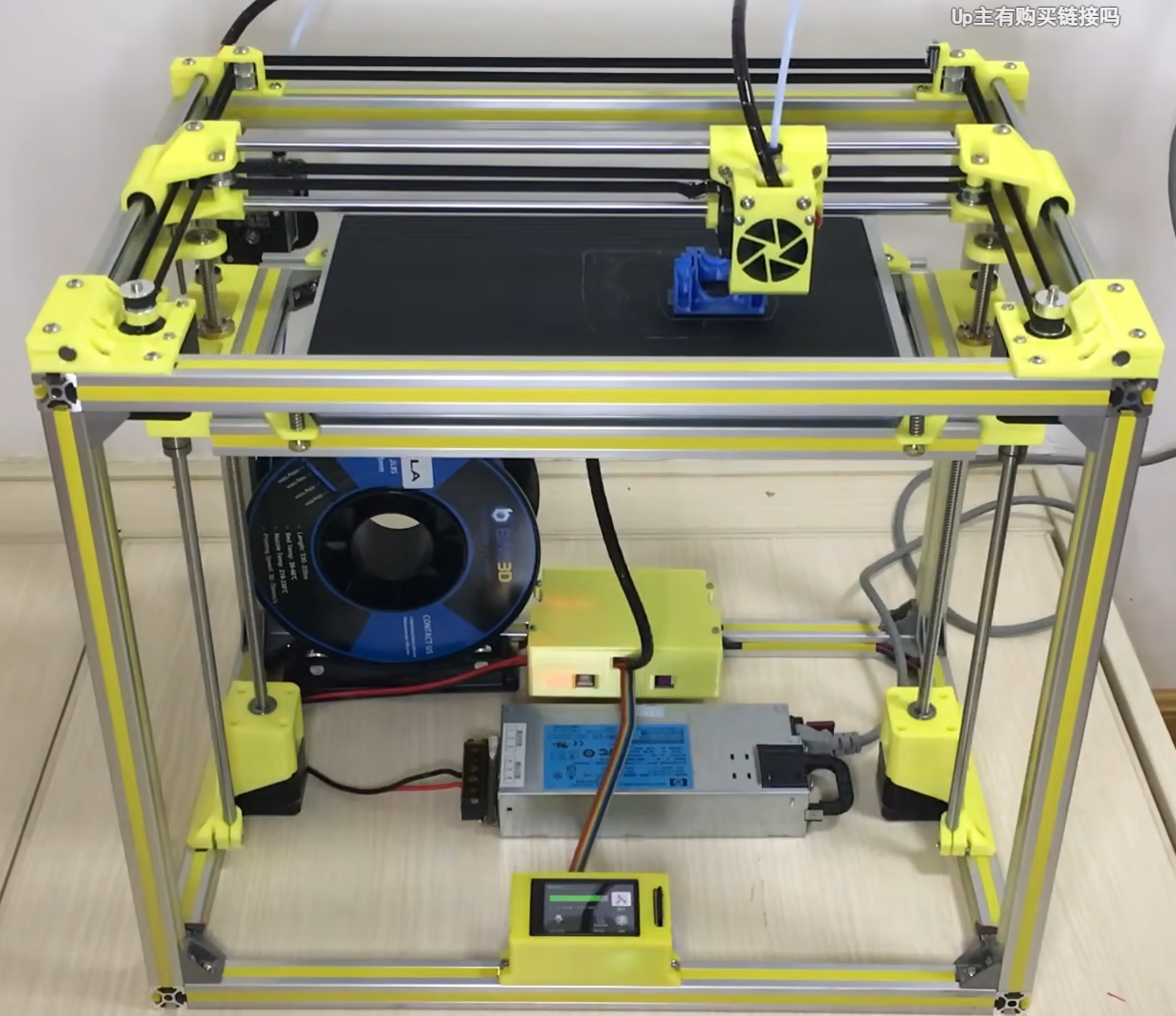

2021-02-03	CoreXY		800	⭐⭐⭐	视频	大鱼DIY_哔哩哔哩

表2 其他结构（待完善）

视频发布日期	结构	样图	成本(元)	难易程度	教程内容	视频链接	备注
-	MB	-	-	-	-	-
-	三角洲	-	-	-	-	-
-	极坐标	-	-	-	-	-	极少

注1：表中价格来自教程中UP主发布的价格区间；表2的3种结构暂未找到详细的教程；内容并不全面，欢迎补充，若日后有补充将更新此表。

注2：3D打印机结构预览推荐观看https://www.bilibili.com/video/BV1CJ411d7Y9/（以动画模型全面展示了各种结构）。

注3：此处只是简单介绍，如对哪个结构有兴趣，需要查阅更多的资料。

以上是对 表1 和 表2 的注解

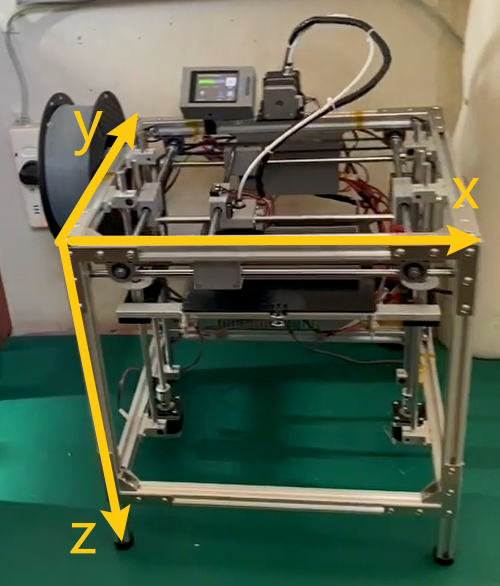

二、XYZ轴方向

DIY时首先要明白XYZ轴分别代表哪几个轴

注：不用管每个轴的方向是从左到右还是从右到左、从上到下还是从下到上，只需要知道xyz轴分别是哪几根，教程中讲到的时候知道是哪个地方，即可。

三、远程挤出与近程挤出

结构类型	远程挤出	近程挤出
样图

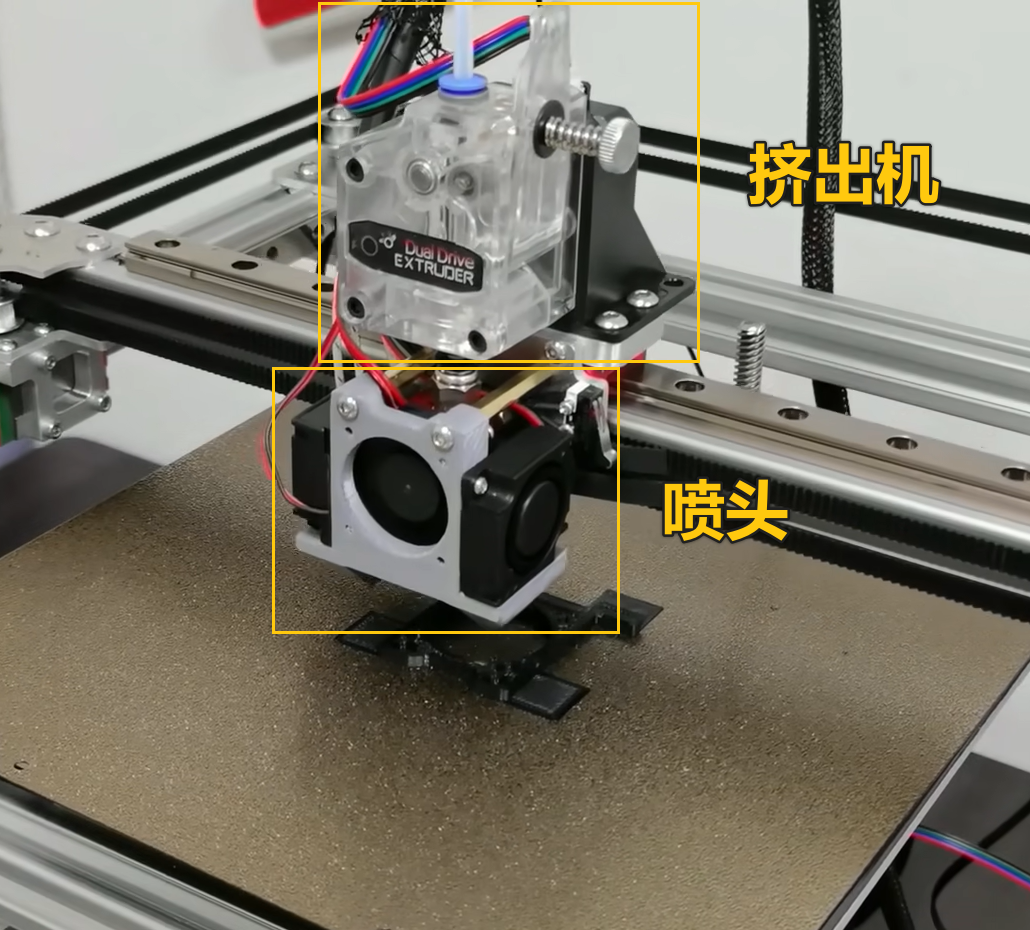

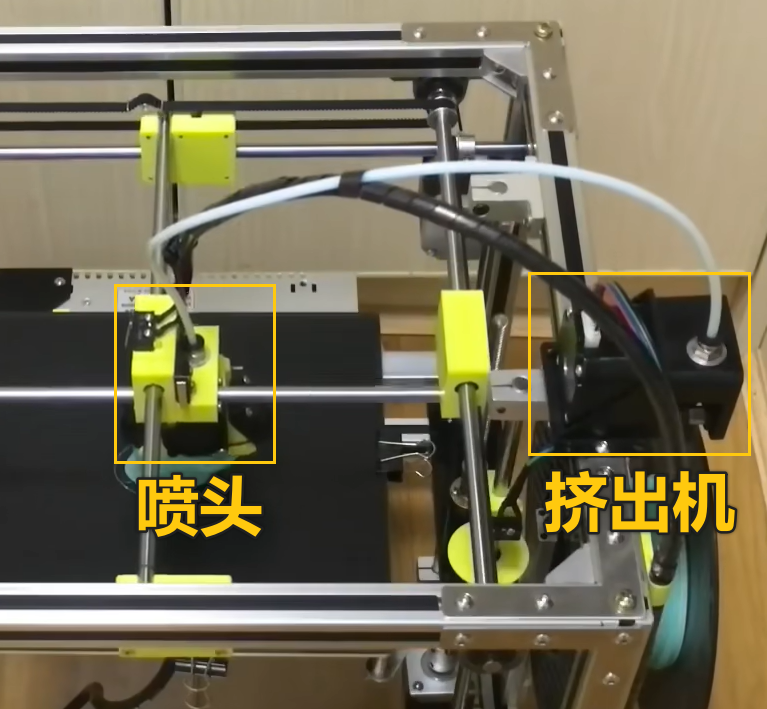

简介	挤出机与喷嘴有一定的距离，分体，特氟龙管连接	挤出机与喷嘴距离很近，可以为一体，也可以为分体（样图2中为分体）
优点	能够精准、快速打印（因为挤出机这部分重量不在运动轴上，而是固定在框架上的，震动较小，惯性较小）。 挤出机与喷头分离，维护相对简单。	挤出、回抽方面的控制相对更精准。 换料相对方便。 对挤出步进电机的力矩要求相对低较。
缺点	不能打印TPU这种柔性材料（TPU 是一种弹性体材料，由于长程传输，材料更容易在挤出过程中变形和收缩,难以保证精度）。 挤出、回抽容易产生误差（耗材与特氟龙管具有一定弹性，以及摩擦阻力）。	要用较低的打印速度以保证精度；(喷头较重运动时惯性大，加速减速相对困难）。 拆装维护不方便（集成度高，喷嘴热端、挤出机、步进电机、散热风扇等集成在一起）

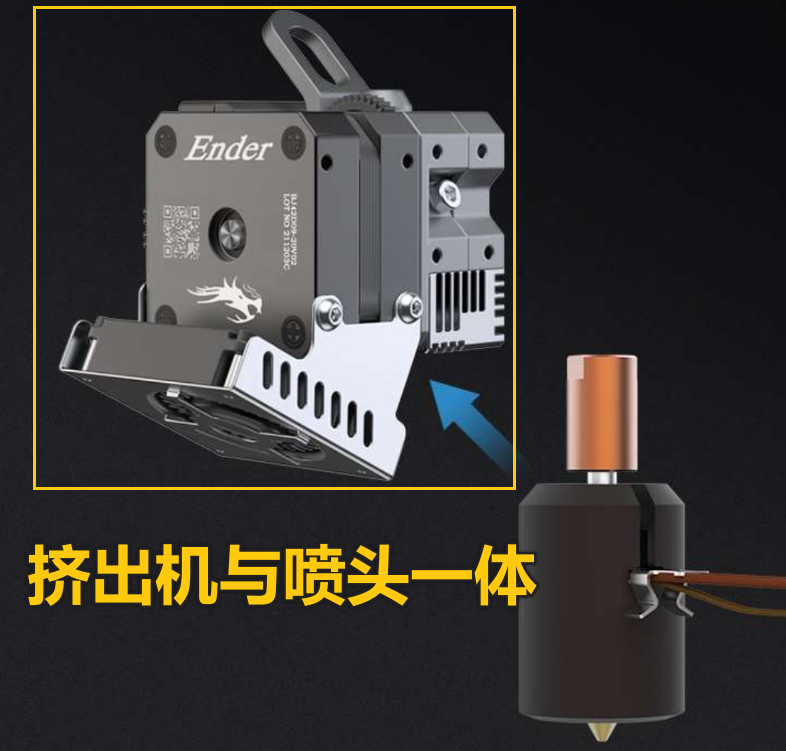

备注	样图来自大鱼DIY：BV11o4y117jg	样图1来自创想三维精灵挤出机：淘宝 样图2来自大鱼DIY：BV1734y1B777
